Achja und hab jetzt auch ne neue Lötstation, mit der geht das Löten deutlich besser.

Ne leider noch nicht fertig muss jetzt mal anfangen die Frequenzweiche umzubauen, ich lasse das dooferweise voll schleifen..
Werde mich nächste Woche dann aber endlich mal an die Sache ranmachen, dass es dann auch mal fertig wird. Hatte/Habe nebenbei auch noch ein paar andere Dinge zu laufen.
Jedenfalls muss, bevor ich die Kiste zusammenschrauben/-kleben kann, der Bandschleifer mal repariert werden. Daran haperts im Moment iwie mit Vater mal nen Moment zu finden das Teil aufzumachen.
Nebenbei überlege ich die Weiche noch etwas "Umzubauen" bzw. die Bauteile müssen irgendwie besser fixiert werden. Ich glaube der Heißkleber löst sich vom Brett bei den heftigen Vibrationen, auf jeden Fall muss die Spule noch mit ner Schraube festgemacht werden.

Rock: kennste Billy Talent? Ansonsten eventuell "The Dirty Nil", 30 Seconds To Mars

O.o

ist das "Julian Crispy" von Facebook?

Theologie?^^ echt?

Evtl mal aktualisieren:
-die Omnitronic SHP 600 könnte man noch bei Einsteigerklasse hinzufügen, vor allem, da es die Takstar irgendwie nirgendwo zu kaufen gibt.

Ich möchte unbedingt eine Öffnung machen weil die zwei alten Schrottboxen hatten auch eine, und ganz ohne ist doch auch doof oder? bzw. viele Boxen haben doch immer eine parat^^

Zitat von gander

aber auf der Seite mit der Anleitung nicht..
bassreflex auf gut glück bauen, klappt beim db drag, aber bei so kleinen ls kannst das vergessen, glaub mir

meinst du diese Bauanleitung? [B-Serie] JB-Sat10-v2 / JB-Sat210-v2 • Fertige Projekte • Lautsprecherforum.eu
Das ist ja die von der JB Sat 10 V2, da sind andere Chassis verbaut

wieso denn das, auf dem Bild sind doch 4 ports

Bzw hab nicht genau hingeguckt, der neue hat scheinbar doch keine Öffnung, jedoch der alte 4

Zitat von gander

hab jetzt nochmal nachgeschaut.. die bos ist als geschlossen ausgeführt, also bräuchtest du garkeine ports..
oder sind in der bauanleitung welche aufgeführt?
ohne des set zu kaufen kann cih die pdf scheinbar net runterladen

Habe das set nicht bei ihm gekauft, weil der Shop lange überarbeitet wurde, habe nur den Weichenplan&Gehäuseplan heruntergeladen und alle Teile selbstständig besorgt. Dementsprechend habe ich auch keinen so detaillierten Bauplan, allerdings erkennt man auf den Bildern 4 Ports. Und in der neuen Version ist unten eine Reflexöffnung: [B-Serie] JB-Sat10-v2 / JB-Sat210-v2 • Fertige Projekte • Lautsprecherforum.eu dort in dem Forumbeitrag nochmal zu sehen.

Zitat von gander

na du errechnest die fläche des kreises..
Maße vom Kreis berechnen - Flächeninhalt Umfang Radius Durchmesser
dann musst du eben die fläche des ports dir errechnen, wenn du z.b. 2cm hoch und 10cm breit, hast du 20cm²
und das musst du eben auf die fläche des ports anpassen.
die länge muss natürlcih die gleiche sein.
ich würde den port unten auf dem boden machen, das du quasi die seitenwand als eine seite vom port nimmst, die anderen 3 seiten kannst du mit relativ dünnem holz basteln.
theoretisch müsstest du, wenn du den port aus holz baust, noch errechnen, welches volumen der port hat, weil holz ja dicker sit als plastik und dieses volumen dem gehäuse dazurechnen.
sonst bekommst du einen andere abstimmung des gehäuses..

jetzt hab ich dich total verwirrt, oder

Alles anzeigen

Bist du noch da?
Ich habe jetzt doch nicht die Rohre miteingeplant, sondern eine Öffnung gelassen (Fläche entsprechend der Rohre, es waren 50mm Rohre, also 2 mal die Kreisfläche von d=50mm ergibt: pi*(2,5cm^2) sind ca. 20 cm², also insgesamt etwa 40cm², die vordere Einbauplatte wo unten der Schlitz ist, ist 26,4cm Breit, demenstprechend ist der Schlitz jetzt 1,5cm*26,4cm, also rund 39,6cm² Bassreflexöffnung. Habe eben gerade erst gesehen, dass es im Selbstbau-Forum einen überarbeiteten Bauplan gibt, dort wird auch eine Reflexöffnung unten gelassen.
Als nächstes werde ich unseren Bandschleifer reparieren, den brauche ich um die Schnittkanten etwas abzuschleifen, da einige Unebenheiten durch das Sägeblatt entstanden sind (mit ner Tischkreissäge gesägt). Ansonsten überarbeite ich die nächsten Tage die Weiche und mache die Aussparungen für Hochtöner und Tieftöner.

Ich meinte mit "wie reche ich das" ursprünglich: wie erreche ich, wie groß und lang die Rohre für wieviel Zoll Tieftöner sein müssen?^^

Ja hast du, und für einen Laien ist das leider viel zu umständlich, es muss auch nicht so mega genau sein, ich schätze den Platz für die Rohre einfach ab. Aber für ein Rohr müsste ich halt extra die Lochsäge benutzen, da frag ich mich ob es nicht eventuell weniger Aufwand ist einfach unten einen Spalt zu lassen anstatt Löcher zu Sägen. Die Rohre habe ich auch.. Naja.. nach Gefühl gekauft weil keine mitgelistet waren im Bauplan

wie rechnet man das aus? Damit kenne ich mich leider nicht aus

ok werde ich machen
Könnte man auch theoretisch einen kleinen Schlitz unten an der Front von der Box lassen als Öffnung? Oder lieber die Rohre?

die Reflexrohre sind 2 Stück und haben etwa 50mm Durchmesser, und sind glaube so 15 cm lang, ich guck Zuhause nochmal.

die sind mit heißkleber befestigt

Danke für die Tipps.
Meinst du mit Port=Reflexrohr?
Die Lüsterklemmen sind kein übel, im Selbstbau Blog werden die ebenfalls verbaut. Was ist denn wo nicht sicher befestigt?
Wenn ihr meint dann tausche ich die Telefondrähte aus.

Kann man die 2 Bassreflexrohre auch hinten an der Box einbauen, oder ist es besser, wenn sie vorne eingebaut sind?

Ja wäre es, aber geht doch auch so, funktioniert und brennt nicht ab. Habe es so kennengelernt und bin mit ner Lochrasterplatine kein Stück vertraut^^ Zudem die Weiche eh nur die Box von innen sieht. Aber Heißkleber hätte ich bei der PA Box nicht nehmen sollen, Tja

Hi Community,

ich hab mir diesen Sommer überlegt nen kleinen "Party-Lautsprecher" selber zu bauen (erstmal nur einer um zu schauen inwiefern mir das gelingt, andererseits aus Kostengründen :D) und habe mir auch alle Teile zugelegt, leider lagen sie jetzt eine Weile herum, aber nun hat mich die Lust gepackt endlich anzufangen. Der Selbstbau an sich ist ein spannendes Projekt und lässt sich relativ leicht umsetzen, sofern man einen vorgefertigten Bauplan vom Profi hat, der genau weiß wie man sich an die Sache herantastet. Da bin ich auf Jobst Audio getroffen. Er hat eine sehr große Palette an Selbstbauplänen, sowohl für PA (auch etwas mehr professionell) als auch für "High fidelity" (soll heißen: hohe Wiedergabetreue, also jenes wie Hifi und Studio). Er hat auch einen Shop, wo man sich alle Teile in einem Paket bestellen kann. Ich habe Hochtöner und Tief-/Mitteltöner sowie alle Bauteile für Frequenzweiche und Bassreflexrohre bei Lautsprecherteile.de besorgt.
Sofern das Teil fertig wird und wirklich funktioniert wird es erstmal an meinem Apmlifier betrieben, wenn der nicht genügend Leistung bringt dann wird eventuell ne kleine Endstufe angeschafft.

Den Bauplan für die Box die ich bauen werde findet man hier: JB-sat10 (ULB-10) - PA Topteil | Jobst-Audio - Tontechnik neben sehr vielen weiteren. Im Moment bin ich noch dabei die Frequenzweichen zu bauen, die für den Tiefpass ist bereits fertig (werde mal ein Bild hochladen).
Hoffe dass ich diese etwas untergegangene Kategorie ein bisschen ins Licht bringe^^
Wer hat auch schon mal nen Lautsprecher selbst gebaut? Schreibt in die Kommentare
____________________________________________________________________________________

EDIT 25.12. 23:54

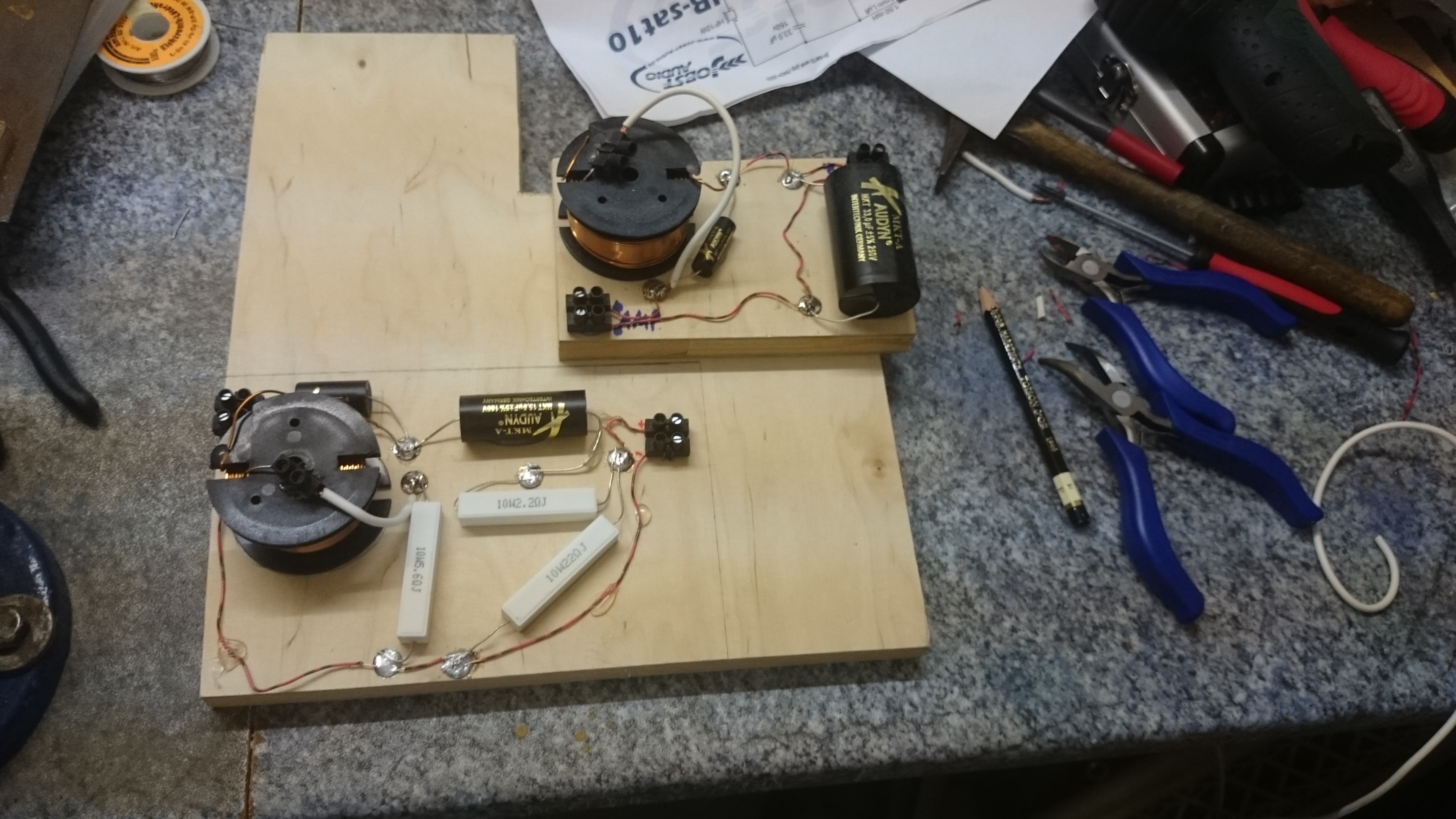

Hab die Frequenzweiche für den Hochpass heute Abend schnell fertig gebastelt, hier mal ein Foto von Hoch- und Tiefpass (links: Hochpass; rechtes Bild rechts oben: Tiefpass)
